Tu zaczyna się jakość - urządzenia dla Twojego laboratorium

Nowy profilometr optyczny S neox przewyższa istniejące optyczne mikroskopy profilujące 3D pod względem wydajności, funkcjonalności, wydajności i konstrukcji, zapewniając Sensofar wiodący w swojej klasie system pomiaru powierzchniowego.

Szybciej niż kiedykolwiek

Wszystko jest szybsze niż wcześniej dzięki nowym, inteligentnym i unikalnym algorytmom oraz nowemu aparatowi. Akwizycja danych odbywa się przy 180 fps. Standardowa akwizycja pomiarów jest 5X szybsza niż wcześniej. Stworzenie profilometru optycznego S neox, najszybszego systemu pomiaru powierzchni na rynku.

Łatwy w użyciu

Sensofar nieustannie pracuje, aby zapewnić naszym klientom jak najbardziej niesamowite wrażenia. Celem piątej generacji systemów S neox było uczynienie go łatwym w użyciu, intuicyjnym i szybszym. Nawet jeśli jesteś początkującym użytkownikiem, systemem można zarządzać jednym kliknięciem. Stworzono moduły programowe, które dostosowują system do wymagań użytkownika.

Wszechstronny system

Kontrola Jakości

Kontrola Jakości

Utworzono zautomatyzowane moduły ułatwienie wszystkich procedur kontroli jakości. Nośny od kontroli praw dostępu operatora, receptur, kompatybilność z czytnikami kodów kreskowych / QR oraz dostosowane wtyczki z naszego zastrzeżonego Oprogramowanie SensoPRO do generowania wyniku pozytywnego / negatywnego raporty. Nasze zoptymalizowane rozwiązania są w stanie do pracy w środowiskach kontroli jakości dzięki swojej elastyczności i łatwemu w obsłudze interfejsowi, które można zaprogramować do pracy 24/7. Pomiary wykończenia powierzchni nigdy nie były tak łatwe.

Badania i Rozwój

Badania i Rozwój

Z podejściem 3 w 1 Sensofar - pojedynczym kliknij SensoSCAN przełącza system na najlepsza technika do wykonania zadania. Plik trzy techniki pomiarowe znalezione w Głowica czujnika S neox - ogniskowa, interferometria, Ai Focus Variation - każdy wnosi krytyczny wkład wszechstronność systemu i pomoc zminimalizować niepożądane kompromisy w pozyskiwanie danych. Profilometr optyczny S neox jest idealny do wszystkich środowisk laboratoryjnych, bez ograniczeń.

Technologia 4w1

icon_FocusVariation_rgb_80x80

Ai Focus Variation

Aktywne oświetlenie Odchylenie ostrości w pionie skanuje optykę (z bardzo małą głębią ostrości) lub próbkę, aby uzyskać ciągły zestaw obrazów powierzchni. Algorytm określa, które punkty w każdej klatce są ostre, a cały obraz jest tworzony przy użyciu wszystkich punktów ostrości ze wszystkich klatek. Ulepszono ją za pomocą aktywnego oświetlenia, aby uzyskać bardziej niezawodną lokalizację ogniskowania nawet na optycznie gładkich powierzchniach.
icon_Confocal_rgb_80x80

Confocal

Technika obrazowania zawarta w mikroskopach konfokalnych wykorzystuje aperturę w płaszczyźnie konfokalnej obiektywu. Nieostre światło jest w ten sposób chronione przed przedostawaniem się do systemu obrazowania i wychwytywana jest tylko płaszczyzna ostrości na próbce. Profile 2D i obrazy powierzchni 3D można przechwytywać, skanując szczelinę mechanicznie lub cyfrowo.

icon_Interferometry_rgb_80x80

Interferometria

Interferometria optyczna wykorzystuje różnicę ścieżki optycznej między światłem odbitym w dwóch ramionach interferometru (odniesienia i próbki), aby uzyskać przestrzenny wzór interferencji (interferogramy), który zawiera informacje o topologii powierzchni próbki. Do określonych zastosowań można zastosować różne odmiany tego podejścia.

logo_sr

Cienki film

Technika pomiaru cienkowarstwowych mierzy grubość optycznie przezroczystych warstw szybko, dokładnie, nieniszcząco i nie wymaga przygotowania próbki. Profilometr rejestruje widmo odbicia próbki w zakresie widzialnym i porównuje z symulowanym widmem obliczonym przez oprogramowanie, z modyfikacją grubości warstwy, aż do znalezienia najlepszego dopasowania. Przezroczyste folie od 50 nm do 1,5 μm można zmierzyć w mniej niż jedną sekundę. Średnica plamki do oceny próbki zależy od powiększenia obiektywu, które może wynosić od 0,5 μm do 40 μm.

Reflectometry thin Film analysis

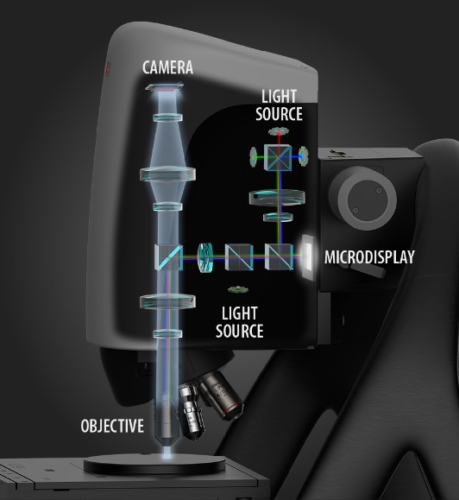

3D optical metrology techniques Microdisplay Image

Poprawa wydajności za pomocą diody LED

Zalety stosowania diody LED w porównaniu z laserem są ogromne. Diody LED unikają wzorów interferencyjnych i rozpraszania typowego dla laserowych źródeł światła. Diody LED oświetlają obszar, a nie pojedyncze miejsce, dając szybszy pomiar. Szacunkowa żywotność diody LED to około 50 000 godzin (25 razy lepsza niż laser). Wreszcie, oferują dużą wszechstronność, umożliwiając stosowanie różnych długości fal w zależności od wymagań próbki.

Pakiet do walidacji systemu

Każdy aparat S neox jest produkowany w celu dostarczania dokładnych i identyfikowalnych pomiarów. Systemy są kalibrowane przy użyciu identyfikowalnych standardów zgodnie z normą ISO 25178 część 700 i część 600 dla: współczynnika wzmocnienia Z, wymiarów bocznych XY, odchylenia płaskości, szumu systemu, a także współśrodkowości i parafokalności. Każdy przyrząd pomiarowy musi go spełnić przed uzyskaniem jakichkolwiek wyników.

Optical Profilometer S neox Validation package

in90-01w-s-neox-validation-package-profile-analysis

Każdy S neox jest skalibrowany, aby oszacować charakterystyka metrologiczna z wykorzystaniem identyfikowalnego wzorca kalibracji, dostosowana do korygowania błędów systematycznych i zweryfikowana w celu dopasowania do wartości kalibrowanej. Wreszcie, specyfikacje wydajności są sprawdzane, a właściwości przyrządu, takie jak dokładność i powtarzalność, są dostarczane z systemem.

Wysoka rozdzielczość

Rozdzielczość pionowa jest ograniczona przez szum instrumentu, który jest ustalony dla interferometrii, ale zależy od apertury numerycznej dla Confocal. Opatentowane algorytmy Sensofar zapewniają szum systemowy na poziomie nanometrów dla dowolnej techniki pomiarowej z najwyższą możliwą rozdzielczością poprzeczną dla instrumentu optycznego. Przedstawiona topografia to subnanometryczna (0,3 nm) warstwa atomowa. Dzięki uprzejmości PTB.

Obserwacja DIC

Kontrast interferencji różnicowej (DIC) służy do podkreślenia cech bardzo małych wysokości, które nie mają kontrastu podczas normalnej obserwacji. Za pomocą pryzmatu Nomarskiego tworzony jest obraz interferencyjny rozdzielający struktury w skali poniżej nanometrów, niewidoczne na obrazach w jasnym polu lub konfokalnych.
