Tu zaczyna się jakość - urządzenia dla Twojego laboratorium

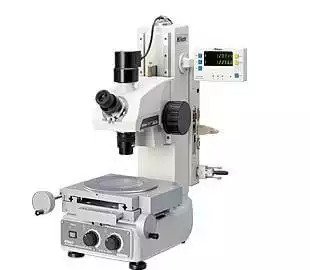

MM-200 - Precyzyjny, kompaktowy i łatwy w obsłudze mikroskop pomiarowy

Nowy mikroskop pomiarowy MM-200 firmy Nikon jest kompaktowy i lekki, a jego cena jest przystępna dla wszystkich, którzy potrzebują precyzji i dokładności do pomiaru różnych części metalowych, plastikowych i elektronicznych we wszystkich gałęziach przemysłu; zwłaszcza motoryzacja i elektronika. Ten nowy mikroskop został specjalnie zaprojektowany i skonstruowany z myślą o inżynierach i kontroli jakości.

Kluczowe korzyści

  • Precyzyjny i łatwy w użyciu Szybki i dokładny bezkontaktowy pomiar optyczny
  • Kompaktowa i lekka konstrukcja Mniejsza powierzchnia, idealna do warsztatów narzędziowych / pomieszczeń inspekcyjnych
  • Cyfrowy odczyt i przetwarzanie danych Wymiarowanie i tolerancje geometryczne (GD&T)
  • Głowica cyfrowej kamery wideo Automatyczne wykrywanie krawędzi dzięki systemowi E-MAX
  • Białe źródła światła LED Długa żywotność i przyjazne dla środowiska
  • Opcjonalne 8-segmentowe źródła światła LED Długa żywotność i przyjazne dla środowiska
  • Szablony cyfrowe Szablony wątków / kół zębatych / koncentrycznych okręgów do kontroli wideo

Aplikacje

  • Analiza powierzchni, badanie powierzchni, badanie ręczne,
  • Produkcja tworzyw sztucznych, produkcja metali
  • Implanty / protezy, telefony komórkowe, golarki i zegarki
  • Mikroelektronika,
  • Optoelektronika
  • Telekomunikacja i elektronika, Anteny, Optyka teleskopów

Zalety i funkcje

Kompaktowa, zajmująca mało miejsca obudowa

MM-200 ma kompaktową konstrukcję i zajmuje zaledwie 420 x 297 mm (korpus główny z tubusem okularu monokularowego). Ponadto system waży zaledwie 40 kg.

Nowa konstrukcja mechaniczna do sterowania ruchem ogniskowania

Mechanika sterowania ostrością została zaprojektowana na nowo, aby zoptymalizować użycie najczęściej używanych obiektywów od 1x do 10x.

Wbudowany stolik

Żadne prace montażowe nie są konieczne, a zajmowana powierzchnia została zmniejszona o 50% w porównaniu z istniejącymi modelami Nikon MM.

Opcje okularów

Dla tych, którzy wolą mierzyć samodzielnie, dostępny jest monokularowy tubus, a model C-Mount Video Head zapewnia łatwy pracę z wykorzystaniem kamery cyfrowej.

nikon metrology measuring microscopes monocular eyepiece tube MM 200nikon metrology measuring microscopes c mount video head MM 200

Ochrona przed zanieczyszczeniem

Śruba stolika jest uszczelniona w celu ochrony MM-200 przed zanieczyszczeniami pochodzącymi z sąsiednich maszyn znajdujących się na hali produkcyjnej.

Dioda LED o wysokiej intensywności światła białego

Żadna żarówka halogenowa nie wymaga wymiany, a koszty eksploatacji źródła światła są obniżone, ponieważ zarówno diaskopowe, jak i episkopowe oświetlacze wykorzystują białe źródło światła LED o wysokiej intensywności.

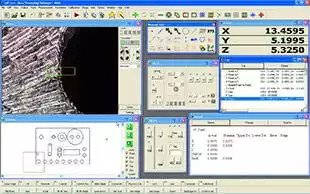

Oprogramowanie do przetwarzania danych E-MAX

W połączeniu z cyfrowym aparatem fotograficznym firmy Nikon, DS-2Mv, nowe oprogramowanie serii E-MAX zapewnia najnowocześniejszą technologię przetwarzania obrazu. Automatyczne wykrywanie krawędzi z przetwarzaniem subpikselowym umożliwia bardziej precyzyjny i powtarzalny pomiar. Skutecznie używane w połączeniu z MM-200, nowe oprogramowanie serii E-MAX zapewnia użytkownikowi różnorodne zaawansowane funkcje pomiarowe i przetwarzania, od dwuwymiarowego przetwarzania danych i pomiarów obrazu po przechowywanie danych.

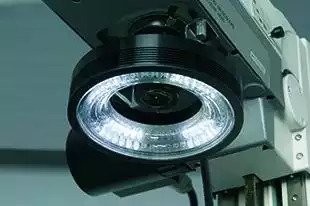

8 segmentowych źródeł światła LED

Wbudowane episkopowe i diaskopowe źródła światła to białe diody LED o długiej żywotności. Opcjonalne oświetlenie pierścieniowe LED zapewni wyraźny i wzmocniony kontrast krawędzi dzięki ukośnemu i 8-segmentowemu indywidualnemu oświetleniu ON / OFF.

Interfejs statywu

MM-200 posiada interfejs sterujący dedykowanym do odczytu położenia stolika XY, sterowania oświetleniem, portów komunikacyjnych do urządzeń zewnętrznych, takich jak komputer, odczyt cyfrowy i nie tylko. Wystarczy zastosować jednostkę przetwarzania danych DP-E1A do skomplikowanych pomiarów GD&T. System E-MAX DS-V umożliwia łatwe w użyciu zaawansowane technologie wykrywania krawędzi wideo. Dostępne są również popularne cyfrowe przyrządy do odczytu, takie jak Metronics Quadra-Chek300.

nikon metrology measuring microscopes DP E1A data processor

Cyfrowy kalkulator pomiarowy

Procesor danych DP-E1A to system obliczeniowy do łatwego w użyciu pomiaru cech geometrycznych. W kompaktowej obudowie wbudowany jest licznik odczytów 0,1 μm. Wyświetlacz LCD o rozdzielczości 320 x 240 pikseli zapewnia większą łatwość obsługi. Skutecznie używany w połączeniu z mikroskopem pomiarowym / projektorem profilowym, szybko oblicza cechy geometryczne za pomocą prostej i interaktywnej operacji. Wyniki pomiarów są automatycznie zapamiętywane jako etapy nauczania i można je łatwo wykorzystać jako rutynowe pomiary. Obsługiwane jest GD&T (wymiarowanie geometryczne i tolerancja) zdefiniowane w specyfikacji ANSI Y14.5M. Oprócz tolerancji lokalizacji, takich jak True Position, MMC i LMC, określanie kształtu, orientacji i bicia może być przeprowadzone interaktywnie. Obsługiwany jest wielojęzyczny interfejs.

nikon metrology measuring microscopes digital readouts MM200

Odczyty cyfrowe

MM-200 może być używany z Metronics Quadra-Chek i cyfrowymi odczytami innych firm do pracy, wymiarowania i tolerancji geometrycznej.

Specyfikacje


Optical headMM-200 Monocular Optical Head or C-Mount Video Head for MM-200
XYZ stroke50mm X 50mm X 110mm
Stage accuracy2.5 + L/50 μm (with LEC), 3 + L/50 μm (L=Measurement Length in mm)
Scale resolution0.01/0.1(default)/1/10 μm
Max. loading weight2 kg for Guaranteed Accuracy / 5 kg for Operation
Magnification accuracy0.1%
Objective lenses (W.D.)Standard: 3x (75.5mm) Optional 1x (79mm), 5x (64mm), 10x (48mm)
Light sourcesStandard: Diascopic/Episcopic (White LED), Optional: 8-Segmented Ring Light (White LED)
Dimension & weight316 x 455 x 533 (W x D x H), 40 kg
Input voltage range100 – 240 V (Max. 1.8 A)
